特許出願中
ごみ取りネット

雨水調整施設へのごみの浸入を防ぎ流入施設の閉塞を抑制します

  • ■流入施設からの流入・流出どちら側にも、既設・新設に係らず設置可能
  • ■取付面の躯体厚が50mm以上のコンクリート製の桝・マンホールに取り付け可能
  • ■φ250~φ600の管に対応可能
  • ■取り付け作業ができるスペースが確保できれば丸・角どちらの桝にも対応可能
  • ■点検・清掃・交換が簡単
  • ■耐水性・耐薬品性あり(材質は高密度ポリエチレン)
  • ■取付け金具は錆びにくいSUSを使用

※□500mm以上のコンクリート製の桝・角型マンホール、φ750mm(0号)以上のコンクリート製円形マンホールを取り付け可能なサイズの目安としています

  • リーフレット

取付形状

オールアンカーにごみ取りネットを取り付けるだけの簡単施工です
アンカーは、コンクリートの躯体部分に打ち込むので安心です

雨水調整施設へのごみの浸入を防ぎ流入施設の閉塞を抑制します

詳しい取付方法は製品に同封してある「ごみ取りネット取扱説明書」をご確認ください

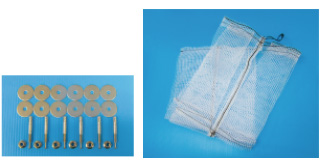

部材構成及び部材の種類

ごみ取りネットの種類(対応塩ビ管径) 小(250・300・350) 中(400・450) 大(500・600)
オールアンカー必要本数 6本 8本 10本
丸座金必要枚数 12枚 16枚 20枚
  • ごみ取りネット(PE 9mm メッシュ 白)紐PE 黒 1枚
  • 打ち込み式オールアンカーM6、45mm(SUS304)必要本数
  • 丸座金6×30 t1.5mm(SUS304)
    必要枚数アンカー1本(取付け1か所)につき2枚

※セットの場合は1梱包で取扱説明書も同梱して出荷します。

ごみ取りネットの形状・寸法

種 類 寸法(mm) 参考質量
(g)
a b c d
800 1000 400 500 132
1000 1250 500 625 196
1250 1500 625 750 281

注:縫い代含まず

性能

取付時強度試験の結果は以下の通りです。使用上、十分な強度を有しています

ごみ取りネット取付時強度確認試験の結果
ネット内錘重量 結果
170kg ネット及びアンカー異常なし

注:大(500・600)での試験結果になります
