システムパネル槽寸法算出

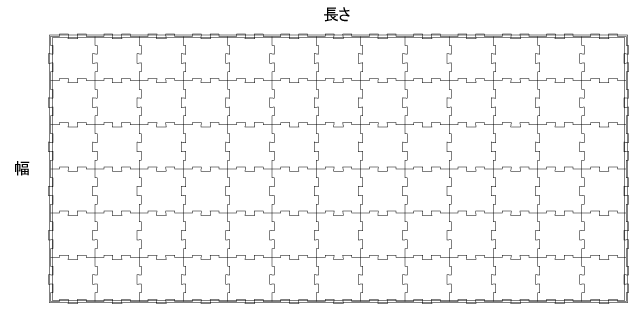

形状は、長方形(矩形)・正方形。(不整形、変形は除く)
幅、長さは、最小寸法1.0mから。0.5mピッチで入力。高さは、0.25mピッチで入力。

土被り m
(0.3m~ )
幅 m 長さ m 高さ m 空隙率 貯留槽 m3
- )
- )
- )
95%
※( )内は外形寸法

土被り
上下板の種類
T-4仕様 0.3m~1.0m
T-14仕様 0.5m~1.7m
T-25仕様 0.5m~2.6m
  • T-4仕様:総重量4トン以内の小型トラック程度の車両
  • T-14仕様:総重量14トン以内の大型の車両
  • T-25仕様:総重量25トン以内の大型の車両

耐震性:許容貯留槽幅
土被り1.1m相当,槽高さ3m、許容槽幅73.8m
土被り2.1m相当,槽高さ2m、許容槽幅41.9m
